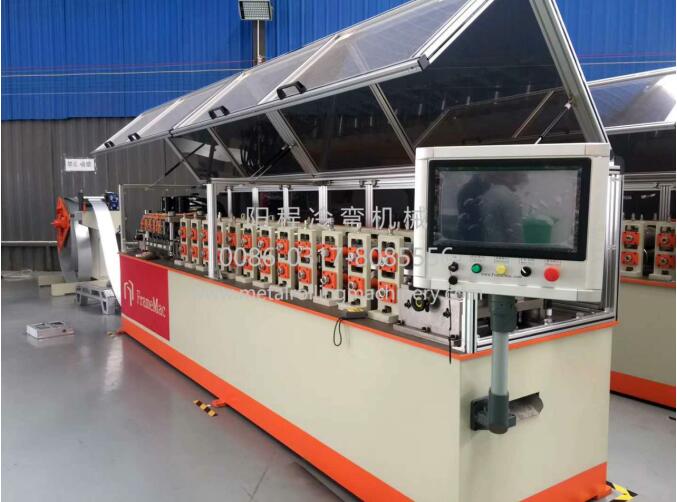

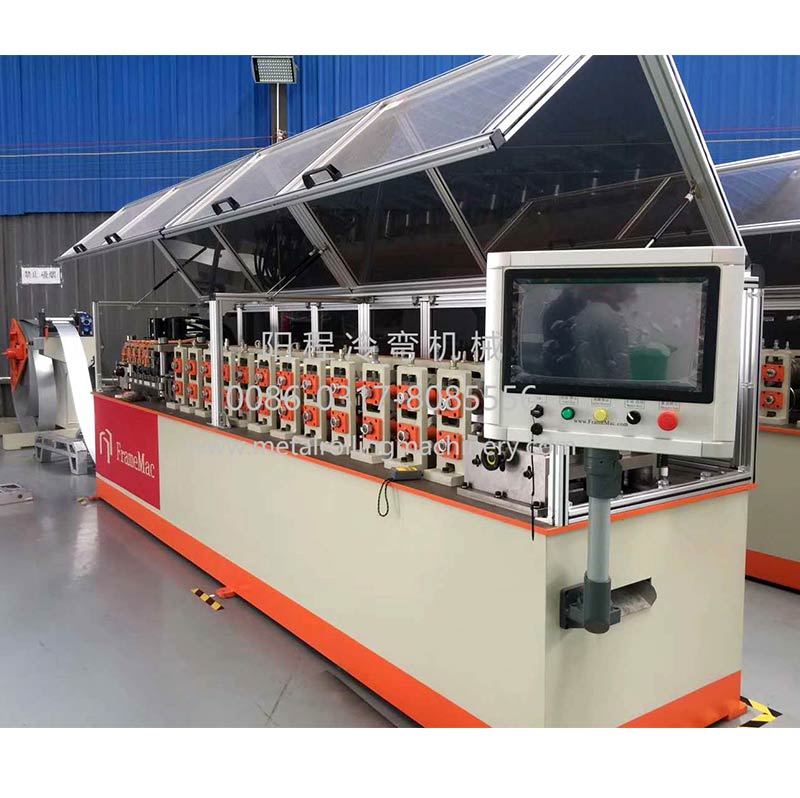

C140轻钢框架轧辊成型机与软件

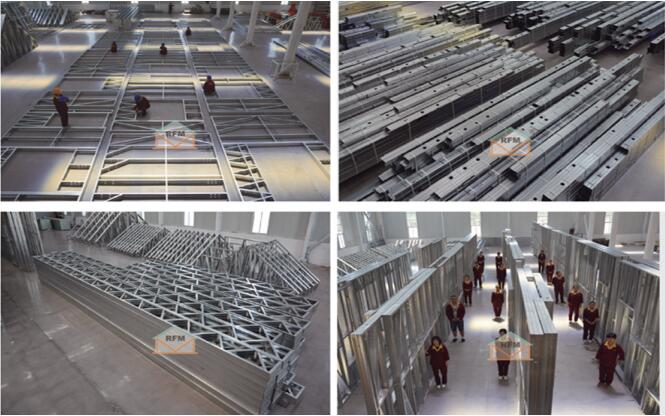

该机器可以生产建筑结构的所有框架。

A:适用材料

1)加工材料:Q345、G550镀锌钢带

2） 材料厚度：0.75-1.2mm

3)材料宽度:234mm

B:形成概要文件

1） 型材尺寸：宽140mm；腹板41mm；唇口10-12mm

2)长度:最大8000mm

3） 长度精度：±0.5mm

4)成形速度:最大速度35m/min，一般2-3吨/天

C:电动开卷机

1)线圈外径:Ф1400 mm(最大)

2)线圈ID: Ф508±10mm

3)最大宽度:300mm

4） 线圈重量：≤3000公斤

5)扩缩法:操作手柄使四根以上连杆远离或接近芯轴

6)制动器:芯轴双夹紧

7） 驱动方式：自动解卷原料

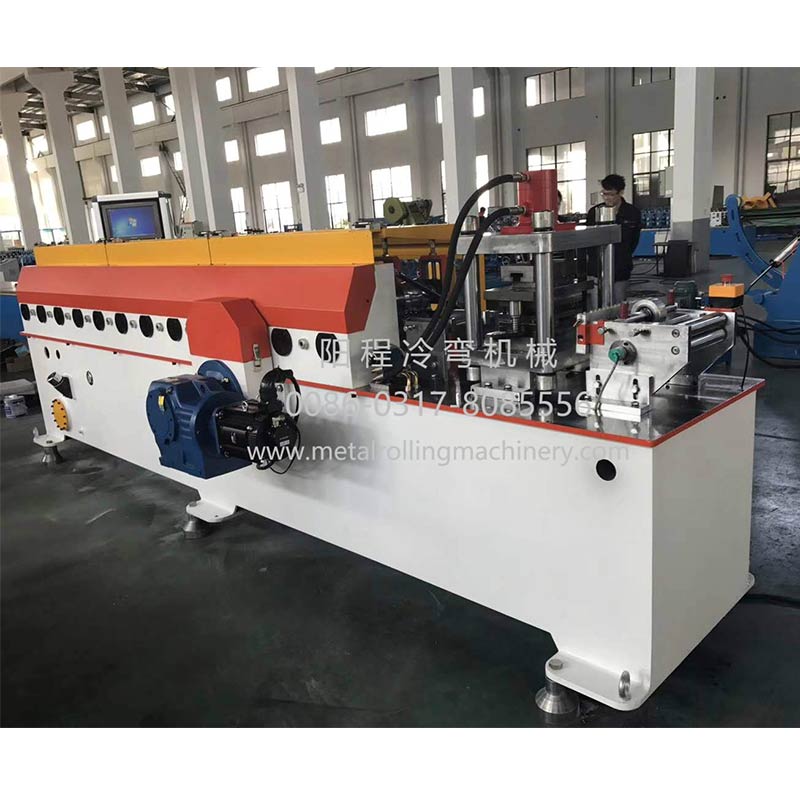

D:冲孔系统

1） 冲孔模材质：Cr12MOV1

2） 多用途冲孔装置：

腹板切口和唇形切口冲孔装置1，冲裁力40KN

冲孔装置2个为缺口，下料力30KN

冲窝装置3，冲裁力10KN

检修孔冲孔装置4，冲裁力10KN

冲裁装置5，冲裁力30KN

桁架缺口冲孔装置6，冲裁力40KN

3） 每个冲孔装置均为单冲孔，可独立控制

4） 冲孔距离可调

5） 冲模寿命：30-50万次，常用模具100万次

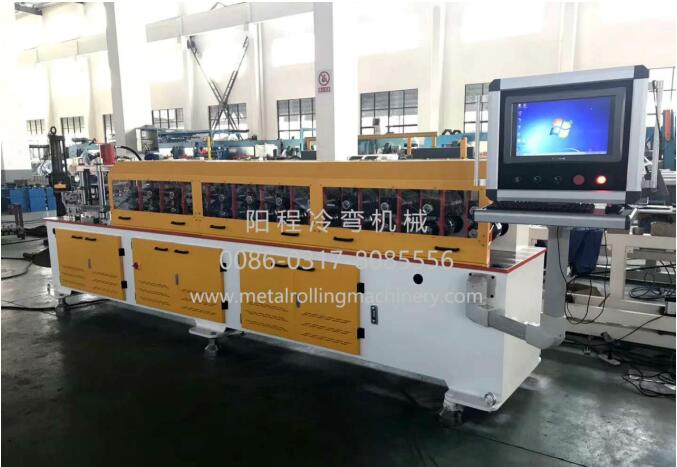

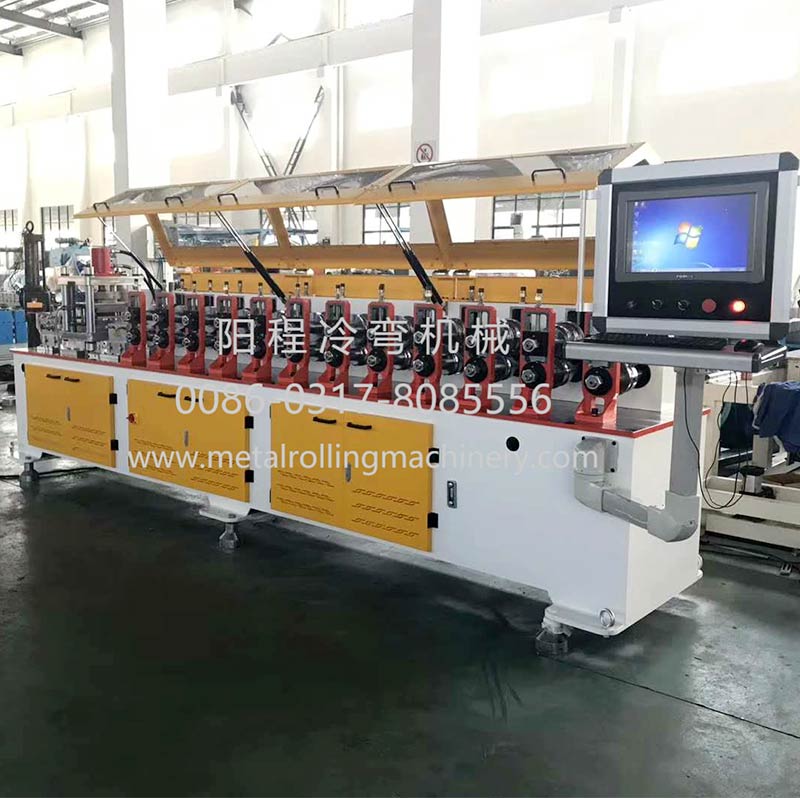

E:滚成型零件

1)送料装置:设有四个导向辊

2） 滚压成型装置：12个滚压工位，一个用于成型和调整底部和腹板的角度（从87度到95度）

3)矫直装置:有一对水平轴和两个悬挂辊

4)型材导向装置:带一套导向辊

5)辊筒材质:GCr15

6)辊筒加工技术:数控加工，HRC58-60热处理，再用数控车床加工，最后电镀

7)轴材:40Cr

8） 轧辊加工工艺：数控加工，HRC28-32调质，数控车床加工，电镀抛光

9)驱动方式:伺服电机

10)重量:约3500公斤

F:切割系统

1)刀具材质:Cr12MOV1。

2)切割装置:3片刀片保持和切割型材形状

3)切割方式:全自动切割任意长度

G:生产接收系统

1） 接收台长度：4m

2)接收方式:接收成型型材，气动侧滑至节省台

H：控制系统

1)主控制系统:一台联想笔记本电脑和机座内的控制盒

2） 生产软件：自行开发的带变频器的PLC计算机控制系统

3)设计软件:Vertext BD类型

4） LESER印刷设备：美国马修斯LESER印刷设备，用于喷涂标志和安装指示编号

5)遥控装置:无线遥控控制机器的前进、后退或停止

6） 主要部件品牌：PLC（自主研发）、继电器（法国施耐德）、接近开关（法国施耐德）、编码器（日本欧姆龙）、伺服电机（新捷）所有这些部件均采用国际保修服务

一:伺服系统和液压系统

1） 伺服电机：5.5kw，带精密行星齿轮减速器

2） 液压站：7.5kw，液压油喷射200升

3） 主要部件品牌：电磁阀（德国力士乐）

4） 电源：380V，3相，50Hz（或根据您的要求）

J:随机部件和备件

1） 冲孔杆及下模2套，工具1套

2） 防护罩：全封闭式

3)手动操作

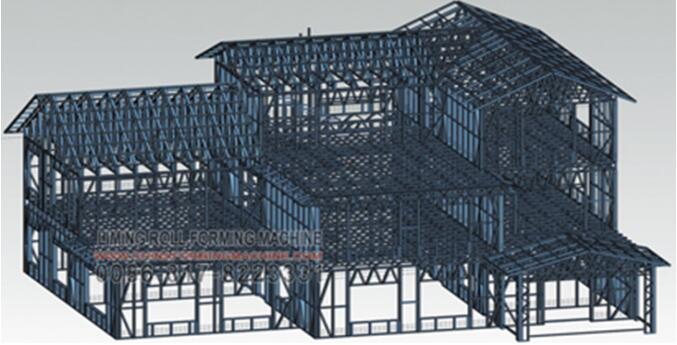

软件顶点BD Pro

顶点建筑设计软件解决方案

A:标准包装包括:

1） 建筑设计：

完整的建筑图纸

3D浏览器与家具和配件

用于创建像样模型的工具

(例如:楣板，檐口，门窗装饰，排水沟…)

2)三维建模和二维绘图

3） DWG、DXF、3DS、IGES和SAT-接口

4)归档工具

5） OpenGL渲染

6)材料数据库

7） 墙、地板、屋顶板和屋架：

自动面板图纸

自动桁架结构图

自动托梁和椽布局图

8)材料清单，切割清单

9） 第一年支持和维护

10)附加模块:

顶点标准CSV NC接口

顶点桁架设计模块（AS/NZS标准）

B:软件维护

软件维护协议包括热线支持服务、指定的支持人员和新软件版本。因此，提高效率和易用性的新特性可以立即为客户提供。

第一年的软件支持和维护包括在软件许可证购买中。

1） 1天Vertex BD基础和建筑制图

具有Vertex BD o墙设计的项目

楼板设计o屋面设计o型材

图纸

2） 2天框架培训

如何使用建筑模型

墙面板设计

屋顶和地板框架和桁架

面板图纸

3)培训将在客户现场进行，或在澳大利亚QLD克利夫兰的Vertex办公室进行

4） 最多五（5）人可参加培训

5)差旅费另行收费

6） 培训将提前收费

D:硬件推荐

1） 建议VERTEX使用的最低PC配置为：

2)装有Windows 7、Windows 8、Windows 8.1或Windows 10的个人电脑

3） Pentium IV或AMD Athlon双核，2 GHz，

4) 8gb内存

5) 120.0 GB磁盘

6)以1280x1024分辨率显示

7)完全支持Open GL的显卡，最小512mb内存。

E:不推荐集成显卡

1） CD/DVD驱动器

2) 3按钮鼠标

3） 备份系统

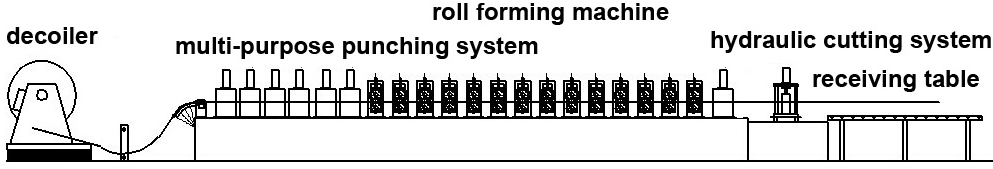

电动开卷机→多功能冲孔系统→主辊成形机→租赁印刷系统→冲孔系统→自动切割系统→自动接收台，伺服电机，软件控制系统，液压系统

1). 机器价格：请与我们联系，我们将尽量给您优惠，开始我们的合作

2). 付款条件：30%电汇作为预付定金，70%电汇在装运前支付

或者100%即期信用证付款

3).包装:裸装，简单的塑料薄膜，装入一个20英尺的集装箱

4).交货时间:收到定金后50个工作日

5).保修期:12个月。如果机器有任何部件坏了，我们将免费提供。

6)售后服务

这条生产线免费维修12个月。当机器在中国使用时，我们将免费安装调试机器;如果在国外使用，我们将派专业技术人员进行调试。技术人员出国旅行的费用由买方承担，每人每天100美元。
